Volkswagen Tiguan I. Установка Вебасто Термо Топ Эво 5
Как проходила установка
Установка предпускового подогревателя Webasto Thermo Top Evo 5 (дизель 5 КВт) на автомобиль Volkswagen Tiguan I Орган управления - Webasto ДУ Telestart T91 Продолжительность монтажа - до 10 часов. Подключение обогрева салона - требуется цифровое реле IPCU. Топливо берется из топливного бака. Питание подключается к клеммам аккумулятора.
Процесс установки.

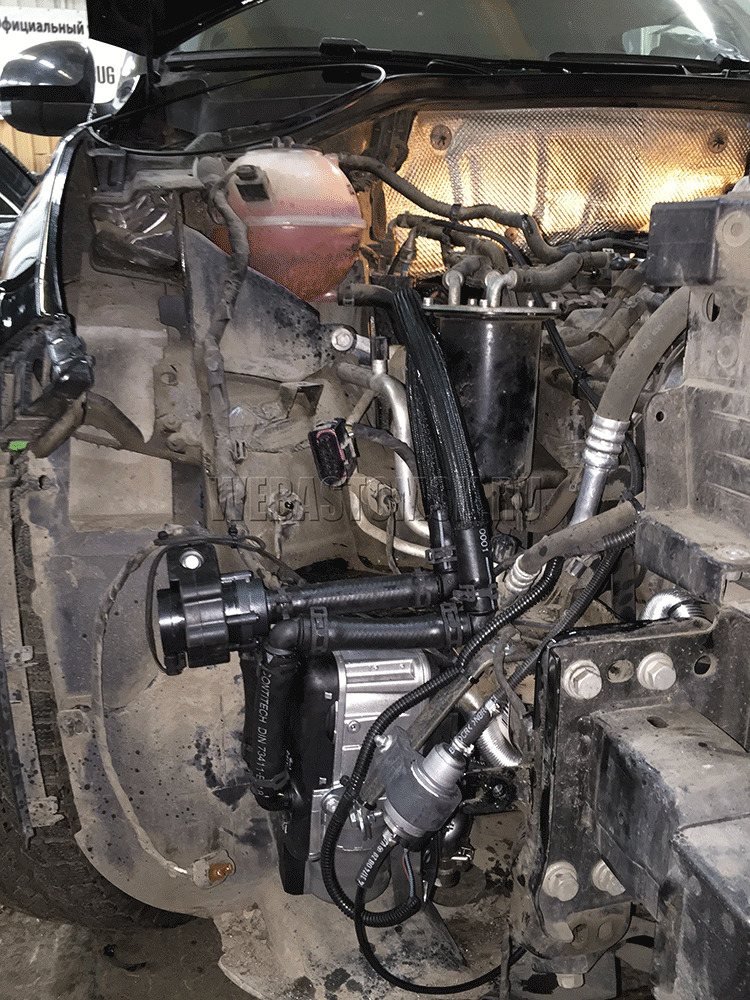

Сам котел установлен под правой фарой автомобиля. Крепится с помощью штатного кронштейна Вебасто.
Жидкостная помпа крепится рядом с отопителем, на «родной» кронштейн, так же рядом закреплен бензонасос, на отдельный кронштейн. Жидкостные трубки крепятся к отопителю с помощью штатных хомутов, а для того чтобы пустить их под углом, используются специальные уголки. Сгибать трубку под таким углом нельзя.
Процесс установки.
Сам котел установлен под правой фарой автомобиля. Крепится с помощью штатного кронштейна Вебасто.
Жидкостная помпа крепится рядом с отопителем, на «родной» кронштейн, так же рядом закреплен бензонасос, на отдельный кронштейн. Жидкостные трубки крепятся к отопителю с помощью штатных хомутов, а для того чтобы пустить их под углом, используются специальные уголки. Сгибать трубку под таким углом нельзя.
Электрическая проводка прячется в гофру, как и жидкостные шланги. На месте скрепления шлангов используются железные, оригинальные хомуты. Сами трубки и проводка так же закрепляются пластиковыми хомутами.
Закреплен бензонасос, на отдельный кронштейн. Жидкостные трубки крепятся к отопителю с помощью штатных хомутов, а для того чтобы пустить их под углом, используются специальные уголки. Сгибать трубку под таким углом нельзя.
Закреплен бензонасос, на отдельный кронштейн. Жидкостные трубки крепятся к отопителю с помощью штатных хомутов, а для того чтобы пустить их под углом, используются специальные уголки. Сгибать трубку под таким углом нельзя.
Для того чтобы подключить топливо к отопителю, под заднем сиденьем требуется найти технологическое отверстие, под ним находится топливный насос. В него врезается топливозаборник от Вебасто. Дальше топливопровод прокладывается под днищем автомобиля для топливного насоса, а от него уже в отопитель.
Включается отопитель через Т91, пульт дистанционного управления. Работает пульт на дистанции до 1000 метров и позволяет не только включить подогрев двигателя и салона, но так же настроить время работы прогрева. Минимально 10 минут, максимально 2 часа. С помощью светодиода можно отследить состояние отопителя (запущен или нет), а так же режим работы (вентиляция или же прогрев).
Что получает владелец при установке Webasto на Tiguan?
- Двигатель, за 30 минут работы отопителя прогреется, до рабочей температуры, так же в салоне уже будет комфортная температуры, для того чтобы не мерзнуть в зимнее время года.
- Возможность дистанционно управлять и настраивать отопитель.
